产品展示

放大器(PON)

产品概述

PON 拉远放大器是汇信特通信自主开发推出的PON链路放大器,它遵循 ITU-T G.984.X、IEEE802.3ah标准,融入了PON技术及光电转换技术,实现PON信号的延伸,传输距离可达GPON/60KM、EPON/40KM的覆盖。它完全适配市场主流的 OLT/ONU设备,适用于PON覆盖的距离延伸、线路损耗大场景,无需配置,完全透明传输,快速开通,提升FTTH业务覆盖效率。

立即询价

        PON 拉远放大器是汇信特通信自主开发推出的PON链路放大器,它遵循 ITU-T G.984.X、IEEE802.3ah标准,融入了PON技术及光电转换技术,实现PON信号的延伸,传输距离可达GPON/60KM、EPON/40KM的覆盖。它完全适配市场主流的 OLT/ONU设备,适用于PON覆盖的距离延伸、线路损耗大场景,无需配置,完全透明传输,快速开通,提升FTTH业务覆盖效率。


  • 兼容G/EPON业务,拉远距离可达EPON/40KM,GPON/60KM。

  • 协议透明,时延低,兼容性好,可完全兼容市场主流的OLT/ONU设备。

  • 支持IEEE802.3ah、ITU-T G.984.X和国标(YD/T 1475-2006)支持PON信号多级级联。

  • 支持3R(Re-amplifying,Re-shaping,Re-timing),支持多级 PON 业务放大,光模块支持热插拔。

  • 可有效提升 OLT 端口的利用率,可将 EPON 的分光从 1:32 提升到 1:64,GPON 的分光从 1:64 提升到 1:128 。


系统参数

技术指标

支持协议

EPON(IEEE802.3ah)GPON (ITU-T G984.X)

上行速率

1.25G 突发信号

下行速率

2.488G连续信号(GPON)、1.25G连续信号(EPON)

兼容性

兼容不同厂家的OLT和ONU设备支持业务透明传输

OLT侧接收灵敏度

-30~-3 dBm(1.25G)

ONU侧接收灵敏度

-28~-8dBm(突发光)

OLT侧发射光功率

1dBm

ONU侧发射光功率

2dBm

环境要求

工作温度

-5℃ ~ 45℃

存储温度

-40℃ ~ 80℃

相对湿度

5% ~ 95%

功耗

<7W

MTBF

128053小时


        汇信特Vispace 1000系列PON拉远放大器产品,融入了PON技术及光电转换技术,可以解决PON实际部署中的线路损耗大、传输距离近等问题,助力实现PON广覆盖。


应用一:一芯光纤上传输多路PON业务

        用户密集的区域,在OLT和ODN之间增加PON聚合拉远设备,结合WDM技术实现一芯光纤上传送多路PON业务,极大提升传送效率,显著节省光纤资源,实现PON广泛覆盖。

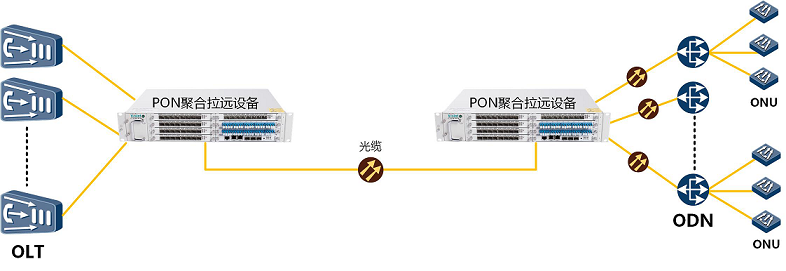

图 1 聚合拉远结合WDM技术点对点承载多路PON业务


        采用PON聚合拉远结合WDM技术组环,通过OLT 集中部署,减少光纤消耗,延长传送距离,并利用WDM电层/光层保护,提高传送线路的可靠性。

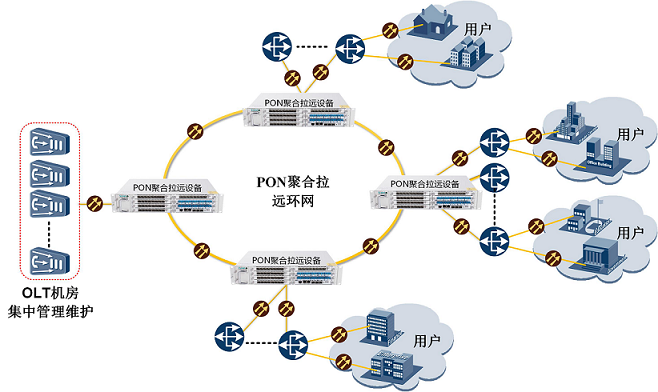

图 2 PON聚合拉远结合WDM技术成环保护承载多路PON业务


应用二:单路PON放大拉远

        用户较少的偏远区域,在OLT和ONT之间的光纤链路中增加PON聚合拉远,通过单路PON拉远,实现业务覆盖。

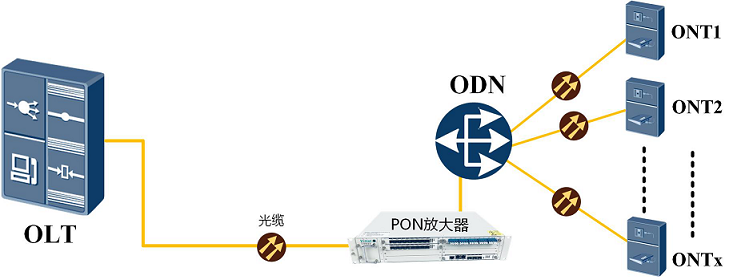

图 3 PON拉远放大器位于OLT与ODN之间的应用架构



        RE部署在分光器和ONU之间,用于支路的延伸和扩展。当ODN覆盖变化时,PON聚合拉远可以用于扩展传输距离和分光比。低实占率的新建建筑可以上挂到已有ODN中,使得网络部署更加灵活便捷。

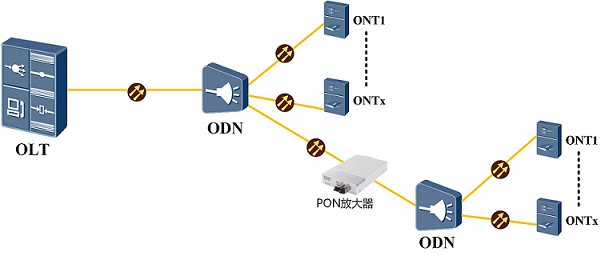

图 4 PON拉远放大器位于ODN与ODN之间的应用架构
