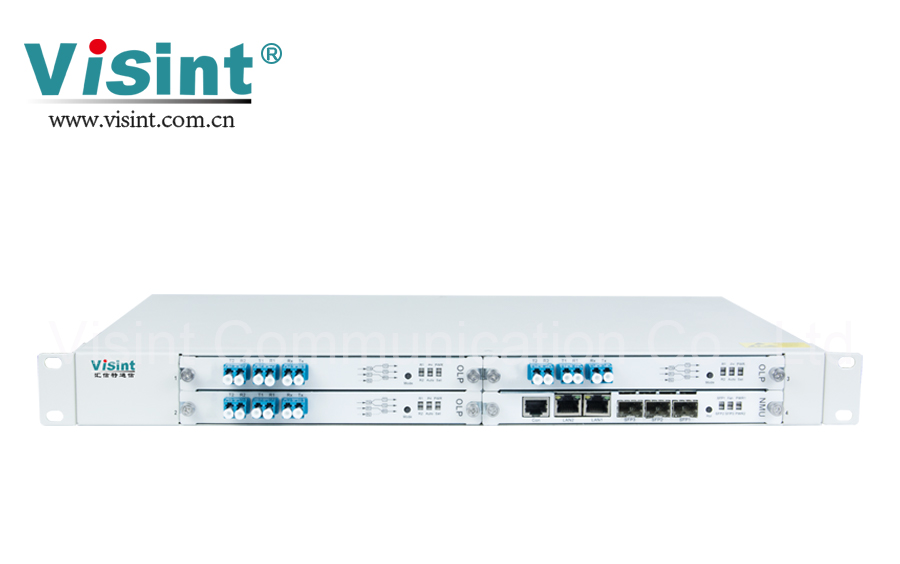

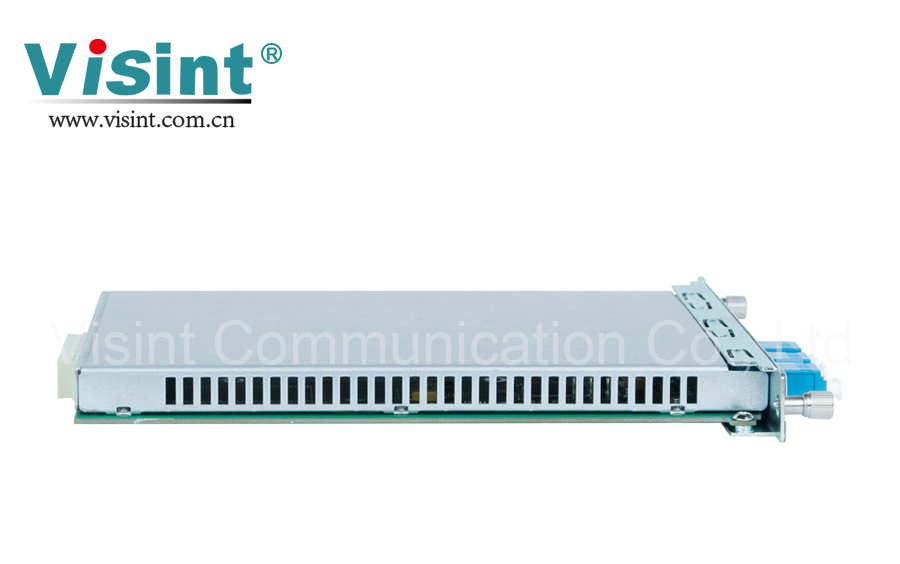

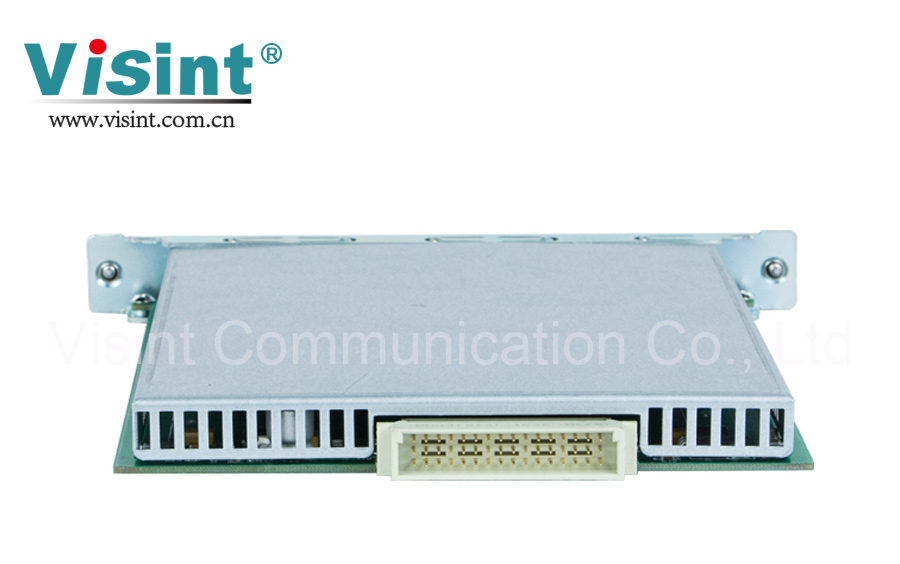

光线路保护板(OLP 1+1)

产品概述

OLP光保护板是汇信特通信研发用于光纤线路备份的保护系统,它采用了先进的光路自动切换模块是一种应用于光纤通信领域作主、备光路切换的光器件,能自动识别主、备系统光路信号状态,进行光路瞬时切换,从而能保障主用光缆发生全阻障碍时,保护系统运行正常,提高运营商的服务质量。OLP光线路保护板被广泛运用于各种干线的主备保护和各种不同光路切换的网络。它的优点在于光信号可以在光线路中被直接转化利用,体积小、经济安全,所以被运用于众多光传输领域。

立即询价

        OLP光保护板是汇信特通信研发用于光纤线路备份的保护系统,它采用了先进的光路自动切换模块是一种应用于光纤通信领域作主、备光路切换的光器件,能自动识别主、备系统光路信号状态,进行光路瞬时切换,从而能保障主用光缆发生全阻障碍时,保护系统运行正常,提高运营商的服务质量。OLP光线路保护板被广泛运用于各种干线的主备保护和各种不同光路切换的网络。它的优点在于光信号可以在光线路中被直接转化利用,体积小、经济安全,所以被运用于众多光传输领域。


  • 支持单模、多模的光线路保护。

  • 支持双纤双向、单纤双向保护方式。

  • 支持1+1(双发选收)、1:1(选发选收)保护方式。

  • 具有较宽的光功率监测范围:-50dBm~+25dBm。

  • 具有较短的光路保护切换时间:≤25ms。

  • 支持基于SNMP统一网管平台,网管方式CLI、Web、NetRiver(图形化界面)。

  • 支持本地和远程控制。


系统参数

技术指标

波长范围

1310±50nm和1550±50nm

监测光功率范围

Tx

+25dBm~-50dBm

Rx

+10dBm~-50dBm

插入损耗

1+1保护

发射端

≤ 4.0dB

接收端

≤ 1.5dB

1:1保护

≤ 1.2dB

光功率测量精度

≤0.5dB(+20dBm~-50dBm)

≤1.0dB(-40dBm~-50dBm)

光功率分辨率

≤0.01dB

波长相关损耗

≤0.25dB

偏振相关损耗

≤0.1dB

切换时间

≤25ms

回波损耗

≥45dB

串拢

≥55dB

网管方式

CLI、NetRiver、Web

板卡尺寸

177 (W)× 20(H)× 225(D)(mm)

环境要求

工作温度

-10℃ ~ 70℃

存储温度

-40℃ ~ 80℃

相对湿度

5% ~ 95% 无凝结

安全与EMC

符合FCC、UL、CE、TUV、CSA标准

功耗

<5W


        汇信特Vispace 1000系列光保护产品,有效地解决了现网中光纤损坏、线路中断、设备掉电、板卡故障等严重影响传输网络稳定性的问题,给客户、自身效益、线路维护造成极大的压力等现实问题。


应用一:OLP光保护方案

        OLP光保护方案应用于对光缆线路的保护,需要在两端光传输设备增加OLP光保护设备,同时需提供主、备不同路由线路,可配合色散补偿模块和放大模块一起使用,支持双纤双向、单纤双向等透明传输,带备纤监控功能,故障时切换时间小于25ms,现实光线路快速切换。

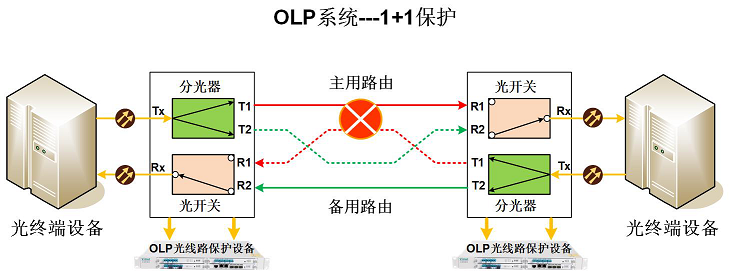

图 1 OLP点对点保护应用方案


应用二:OBP光旁路保护方案

        OBP光旁路保护方案应用于对单个站点或单个设备故障被旁路,保持整个网络的连通性,支持带心跳旁路功能和带放大旁路功能,故障时旁路时间小于25ms,现实设备故障、掉电等问题时快速旁路。

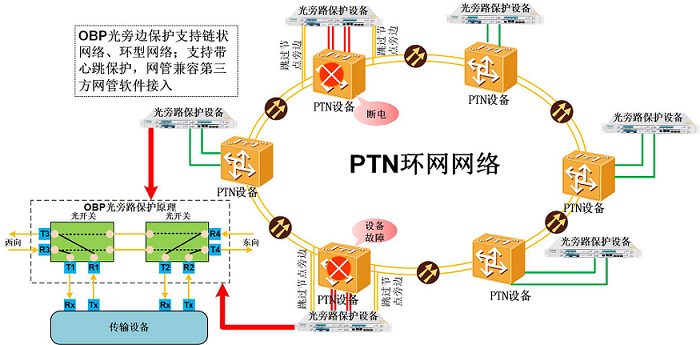

图 2 OBP光旁边保护环网应用方案
