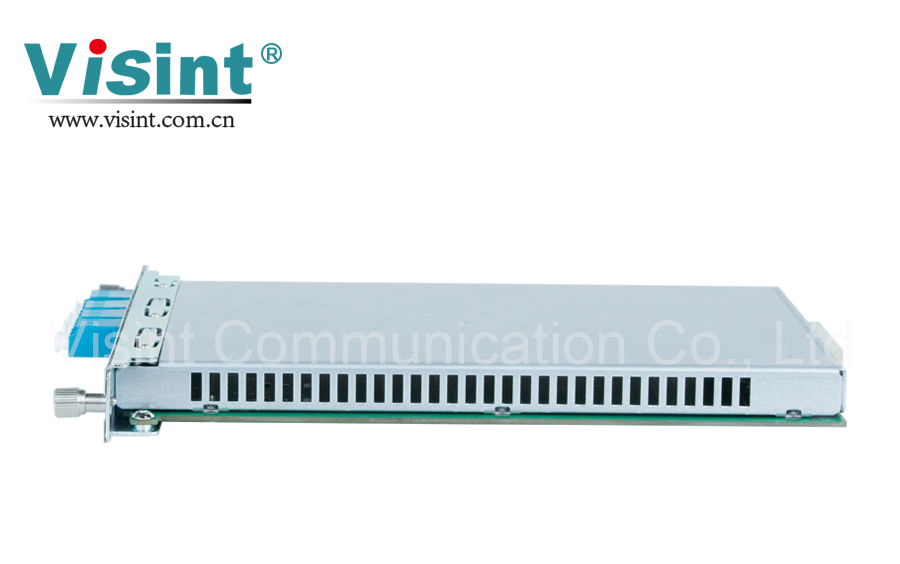

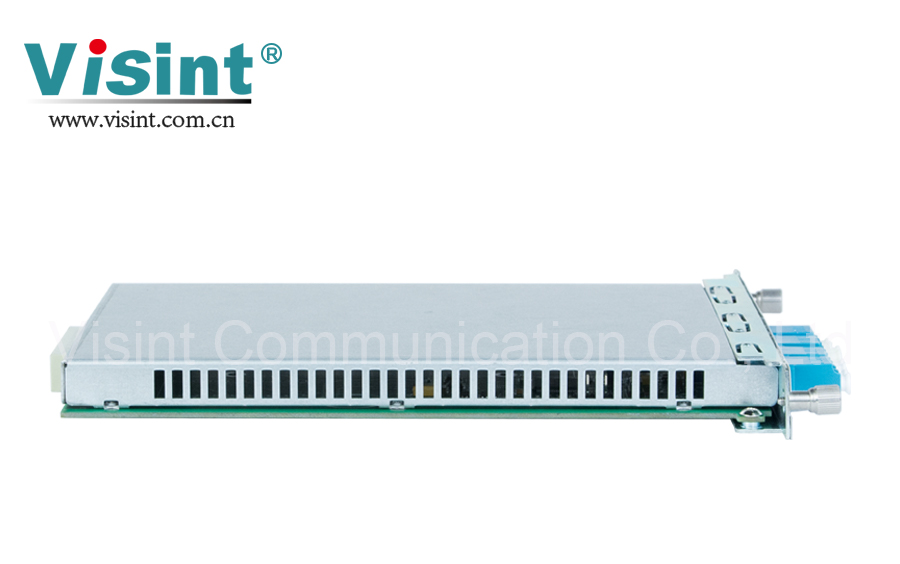

光选路保护板(OSS一路)

产品概述

 OSS光保护板是汇信特通信研发用于确保重要光纤路由/设备安全通信使用的一种保护板,在发送端用光通道选收器件对发送光通道进行路由选择,光信号只能沿着工作通道或者备用通道2选1传送,可提供主备光纤的实时监控(及同时进行光功率计监控)能有效避免主备路由光纤同时阻断的可能性。

立即询价

         OSS光保护板是汇信特通信研发用于确保重要光纤路由/设备安全通信使用的一种保护板,在发送端用光通道选收器件对发送光通道进行路由选择,光信号只能沿着工作通道或者备用通道2选1传送,可提供主备光纤的实时监控(及同时进行光功率计监控)能有效避免主备路由光纤同时阻断的可能性。



  • 支持单模、多模的光选路保护。

  • 支持光路2选1保护功能。

  • 支持自动和手动工作模式。

  • 支持掉电光路状态保持功能。

  • 具有较宽的光功率监测范围:-50dBm~+25dBm。

  • 具有较短的光路保护切换时间:≤20ms。

  • 支持基于SNMP统一网管平台,网管方式CLI、Web、NetRiver(图形化界面)。

  • 支持本地和远程控制功能。


系统参数

技术指标

波长范围

1310±50nm和1550±50nm

监测光功率范围

+25dBm~-50dBm

插入损耗

OSS选路保护

≤ 1.5dB

光功率测量精度

≤0.5dB(+20dBm~-50dBm)

≤1.0dB(-40dBm~-50dBm)

光功率分辨率

≤0.01dB

波长相关损耗

≤0.25dB

偏振相关损耗

≤0.1dB

切换时间

≤20ms

回波损耗

≥45dB

串拢

≥55dB

网管方式

CLI、NetRiver、Web

板卡尺寸

177 (W)× 20(H)× 225(D)(mm)

环境要求

工作温度

-10℃ ~ 70℃

存储温度

-40℃ ~ 80℃

相对湿度

5% ~ 95% 无凝结

安全与EMC

符合FCC、UL、CE、TUV、CSA标准

功耗

<5W



        汇信特Vispace 1000系列光保护产品,有效地解决了现网中光纤损坏、线路中断、设备掉电、板卡故障等严重影响传输网络稳定性的问题,给客户、自身效益、线路维护造成极大的压力等现实问题。


应用一:OLP光保护方案

        OLP光保护方案应用于对光缆线路的保护,需要在两端光传输设备增加OLP光保护设备,同时需提供主、备不同路由线路,可配合色散补偿模块和放大模块一起使用,支持双纤双向、单纤双向等透明传输,带备纤监控功能,故障时切换时间小于25ms,现实光线路快速切换。



图 1 OLP点对点保护应用方案


应用二:OBP光旁路保护方案

        OBP光旁路保护方案应用于对单个站点或单个设备故障被旁路,保持整个网络的连通性,支持带心跳旁路功能和带放大旁路功能,故障时旁路时间小于25ms,现实设备故障、掉电等问题时快速旁路。



图 2 OBP光旁边保护环网应用方案
