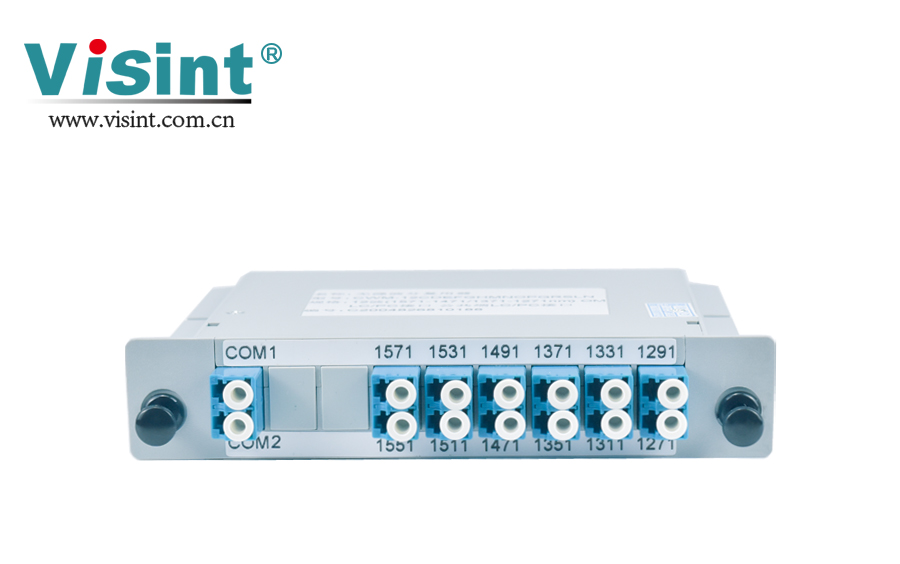

1U 无源光纤扩容设备

产品概述

随着无线网络的部署日趋深入,大容量的分布式基站建设规模也日益扩大,基站深度覆盖要求部署的位置更加靠近用户。汇信特通信推出的无源光纤扩容器,采用无源波分复用技术利用了一根光纤可以同时传输多个不同波长的光载波的特点,有效地解决了C-RAN架构中BBU-RRU/DU-AAU间光纤拉远传输光缆资源缺乏的现实问题,满足运营商基站深度覆盖和灵活扩容的要求。

立即询价

        随着无线网络的部署日趋深入,大容量的分布式基站建设规模也日益扩大,基站深度覆盖要求部署的位置更加靠近用户。汇信特通信推出的无源光纤扩容器,采用无源波分复用技术利用了一根光纤可以同时传输多个不同波长的光载波的特点,有效地解决了C-RAN架构中BBU-RRU/DU-AAU间光纤拉远传输光缆资源缺乏的现实问题,满足运营商基站深度覆盖和灵活扩容的要求。


  • 支持CWDM/DWDM。

  • 低插入损耗,通道隔离度高。

  • 支持升级扩容。

  • 可光波长定制。

  • 高可靠性和稳定性。

  • 防水、防尘并耐高低温,无需供电。


系统参数

技术指标

光纤扩容能力

单纤双向:光纤容量最大可扩容9倍

双纤双向:光纤容量最大可扩容18倍

引入损耗

两端设备引入损耗小于2~5(dB);取决于扩容能力。

接入业务类型

可接入包括SDH、以太网、FC、PON、CPRI等多种格式的光信号。

传输距离

0~40Km

工作环境

工作温度

-10℃~+70℃或-40℃~+80℃


工作湿度

5%~95%

连接器类型

LC、FC、SC等可选配

设备尺寸

1U机架式

438mm(W)×44mm(H)×230mm(D)


插片式

25mm(W)×130mm(H)×100mm(D)


插片配套机箱

438mm(W)×132mm(H)×110mm(D)

重量

1U机架式

≤5KG


插片式

≤0.2KG


插片配套机箱

≤7KG

MTBF

130000小时


        汇信特Vispace 1000系列基站拉远产品,有效地解决了C-RAN架构中BBU-RRU/DU-AAU间光纤拉远传输光缆资源缺乏的现实问题,满足运营商基站深度覆盖和灵活扩容的要求,并且可以提供全场景接入、端到端承载的多元解决方案。


应用一:无源方案

        无源方案需要在BBU/DU池与RRU/AAU之间部署无源光纤扩容设备,无源光纤扩容设备之间只需要一对光纤即可,同时需要在RRU/AAU和BBU/DU的CPRI接口更换我公司提供的光纤扩容SFP彩光模块。


75页 无源方案.png


图1 BBU/DU与RRU/AAU无源应用方案


应用二:有源方案

        有源方案需要在BBU/DU池与RRU/AAU之间部署有源光纤扩容设备,有源光纤扩容设备之间只需要一对光纤,同时无需改变原BBU/DU设备和RRU/AAU设备的形态,傻瓜式即插即用,可以支持其它类型业务混合传输。


图 2 BBU/DU与RRU/AAU有源应用方案
