产品展示

100G OEO

产品概述

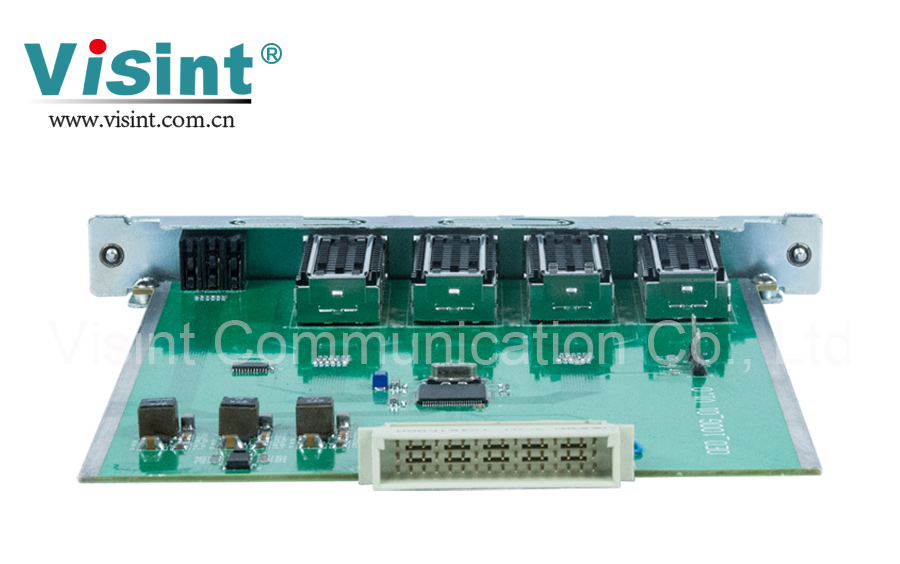

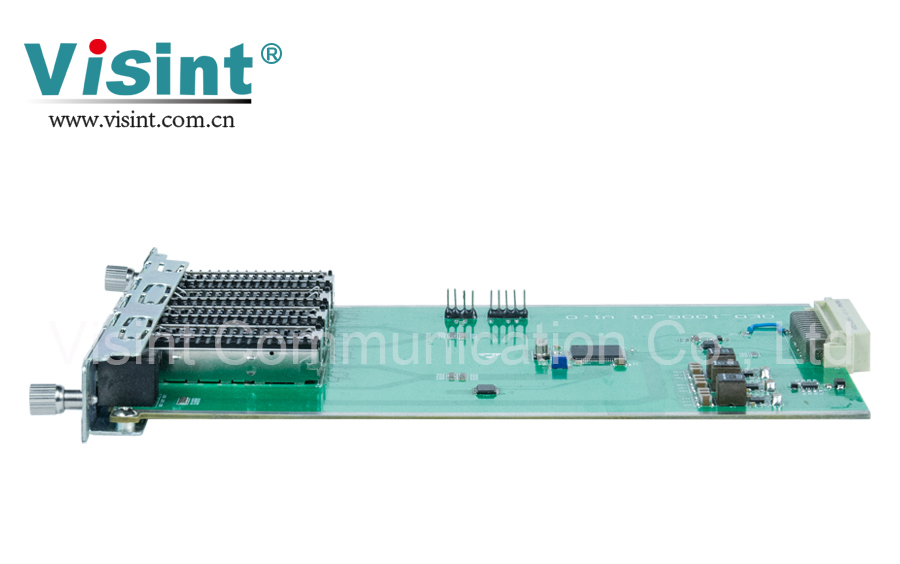

100G OEO放大板是汇信特通信研发用于光纤链路而设计的100G信号放大器,采用光-电-光的转换原理使光信号再生,从而实现光信号的再放大、再整形、再定时,可转换为DWDM标准波长光信号,配合DWDM复用/解复用器实现波分复用传输,适用于SDH、SAN、SONET、ETHERNET、OTN、数据中心互联等,为解决光纤资源紧缺、光纤线路损耗大的传输线路提供优质的方案。

立即询价

        100G OEO放大板是汇信特通信研发用于光纤链路而设计的100G信号放大器,采用光-电-光的转换原理使光信号再生,从而实现光信号的再放大、再整形、再定时,可转换为DWDM标准波长光信号,配合DWDM复用/解复用器实现波分复用传输,适用于SDH、SAN、SONET、ETHERNET、OTN、数据中心互联等,为解决光纤资源紧缺、光纤线路损耗大的传输线路提供优质的方案。


  •    支持单多模波长转换、光功率放大等应用。

  •    支持单向中继放大或双向中继放大。

  •    支持2路100G双向业务接入或4路100G单向业务接入。

  •    支持多种客户侧业务接入:100G Base-SR4/CWDM4/LR4/PSM4/OTU4。

  •    支持基于SNMP统一网管平台,网管方式CLI、Web、NetRiver(图形化界面)。

  •    支持CDR功能,可优化输出、DDM信号监视、无光关断功能。

  •    支持软件关闭端口。


系统参数

技术指标

单板最大容量

2*100G双向传输   4*100G单向传输

波长范围

CWDM:1271~1611nm、多模:850nm、1310nm

DWDM:C-Band(100GHZ或50GHZ)

业务接入类型

SDH、SAN、SONET、ETHERNET、OTN

3R技术

3R功能:再放大(Re-amplifying)、再定时(Retiming)、再整形(Re-shaping)

网管功能

CDR功能(DDM实时监测)、无光关断功能、业务单双向设置

网管方式

CLI、NetRiver、Web

板卡尺寸

177 (W)× 20(H)× 225(D)(mm)

环境要求

工作温度

-10℃ ~ 70℃

存储温度

-40℃ ~ 80℃

相对湿度

5% ~ 95% 无凝结

安全与EMC

符合FCC、UL、CE、TUV、CSA标准

功耗

<16W


        汇信特Vispace 1000系列产品光放大设备广泛应用于数据机房互联、城域网、接入网等网络。该设备串联在业务线路上,高效地对信号进行再放大、再定时和再整形处理,对业务完全透明,支持多种速率从100Mbps到100Gbps的速率均支持。


        应用一:多通道放大

        多通道放大是光放大设备(EDFA)串联在业务线路中,可对一芯光纤中多个波长业务光信号统一放大。




图1  放大器应用图


        应用二:单通道放大

        单通道放大是中继放大设备(OEO)串联在链路中,广泛应用于光纤网络中对单通道光信号放大。




图2 OEO放大应用图
